一種組合式轉輪除濕機的制作方法

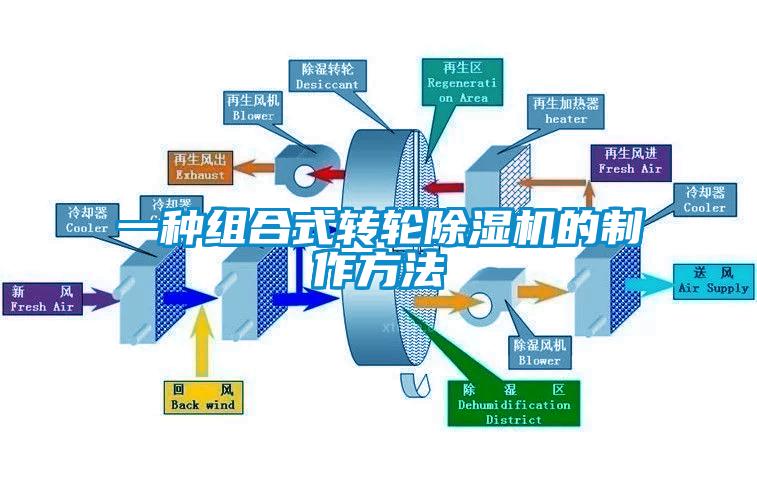

　　1.本實用新型涉及除濕機技術領域，具體為一種組合式轉輪除濕機。背景技術：2.組合式轉輪除濕機屬于空調領域的一個重要分支，是控溫除濕的典型代表，全球轉輪除濕機的主要產地集中在美國、日本、瑞典和中國等地，中國的轉輪除濕機也已發展了20多年，但核心技術仍掌握在美國、日本、瑞典等國企業中，所以在市場中的地位并不顯著，但是近幾年中國產業升級，轉輪除濕機需求猛增，中國的轉輪除濕機企業也獲得了很大的發展，逐漸被中國的消費者認知；3.但是現有的組合式轉輪除濕機在安裝時往往遇到不平整的安裝面，這使得組合式轉輪除濕機不能夠平穩的安裝固定，這樣會導致組合式轉輪除濕機發生共振現象，而且組合式轉輪除濕機的過濾網都是內置，不便于清理，為此，我們提出一種組合式轉輪除濕機。技術實現要素：4.本實用新型的目的在于提供一種組合式轉輪除濕機，以解決上述背景技術中提出現有的組合式轉輪除濕機在安裝時往往遇到不平整的安裝面，這使得組合式轉輪除濕機不能夠平穩的安裝固定，這樣會導致組合式轉輪除濕機發生共振現象，而且組合式轉輪除濕機的過濾網都是內置，不便于清理的問題。5.為實現上述目的，本實用新型提供如下技術方案：一種組合式轉輪除濕機，包括組合式轉輪除濕機本體，所述組合式轉輪除濕機本體的下端面焊接有固定筒，所述固定筒的下端面螺紋連接有固定柱，所述固定柱的下端面焊接有固定板，所述組合式轉輪除濕機本體的一側固定連接有進風管，所述進風管的一端固定連接有固定邊，所述固定邊的一側表面四角位置均設置有插孔，所述插孔的內壁固定連接有橡膠墊圈，所述固定邊的一側可拆卸連接有過濾網，所述過濾網的一側表面四角位置均固定連接有插柱，所述插柱插接在橡膠墊圈內部。6.優選的，所述組合式轉輪除濕機本體的上端面焊接有吊耳，所述吊耳的一側設置有控制器，所述控制器可拆卸連接在組合式轉輪除濕機本體的上端面。7.優選的，所述固定板的上端面開設有四組通孔。8.優選的，所述插柱的端面為圓弧形結構。9.優選的，所述進風管的上方設置有出風管，所述出風管與組合式轉輪除濕機本體固定連接。10.優選的，所述固定筒的數量設置有四組，且四組固定筒分別固定連接在組合式轉輪除濕機本體下端面四角位置。11.與現有技術相比，本實用新型的有益效果是：該組合式轉輪除濕機通過設置有固定筒、固定柱和固定板，使其相互配合使用，使得組合式轉輪除濕機在安裝時能夠穩固的安裝在地面，保證了組合式轉輪除濕機的平穩性，當遇到不平整安裝面時，轉動固定柱使得固定柱上下移動從而推動固定板上下移動，避免組合式轉輪除濕機發生共振；12.該組合式轉輪除濕機通過將過濾網外置，而且過濾網與固定邊采用插接的方式連接，當過濾網需要清理時，將過濾網從拔出即可進行清理，大大的方便了對過濾網的拆裝。附圖說明13.圖1為本實用新型的整體結構示意圖；14.圖2為本實用新型固定板俯視結構示意圖；15.圖3為本實用新型過濾網結構示意圖；16.圖4為本實用新型固定邊側視結構示意圖。17.圖中：1、組合式轉輪除濕機本體；2、固定筒；3、固定柱；4、固定板；5、進風管；6、過濾網；7、固定邊；8、出風管；9、控制器；10、吊耳；11、通孔；12、插柱；13、插孔；14、橡膠墊圈。具體實施方式18.為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。19.在本實用新型的描述中，需要說明的是，術語“上”、“下”、“內”、“外”“前端”、“后端”、“兩端”、“一端”、“另一端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。20.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。21.請參閱圖1-4，本實用新型提供一種技術方案：一種組合式轉輪除濕機，包括組合式轉輪除濕機本體1，組合式轉輪除濕機本體1的下端面焊接有固定筒2，固定筒2的下端面螺紋連接有固定柱3，固定柱3的下端面焊接有固定板4，組合式轉輪除濕機本體1的一側固定連接有進風管5，進風管5的一端固定連接有固定邊7，固定邊7的一側表面四角位置均設置有插孔13，插孔13的內壁固定連接有橡膠墊圈14，固定邊7的一側可拆卸連接有過濾網6，過濾網6的一側表面四角位置均固定連接有插柱12，插柱12插接在橡膠墊圈14內部；22.組合式轉輪除濕機本體1的上端面焊接有吊耳10，吊耳10的一側設置有控制器9，控制器9可拆卸連接在組合式轉輪除濕機本體1的上端面，吊耳1方便了吊車將組合式轉輪除濕機本體1吊起，而控制器能夠對組合式轉輪除濕機本體1進行控制，固定板4的上端面開設有四組通孔11，便于通過螺栓對固定板4固定，插柱12的端面為圓弧形結構，便于插柱12插入橡膠墊圈14內部，進風管5的上方設置有出風管8，出風管8與組合式轉輪除濕機本體1固定連接，使得空氣排出，固定筒2的數量設置有四組，且四組固定筒2分別固定連接在組合式轉輪除濕機本體1下端面四角位置，提高了橡膠墊圈14內部的穩固性。23.工作原理：通過設置有固定筒2、固定柱3和固定板4，使其相互配合使用，使得組合式轉輪除濕機在安裝時能夠穩固的安裝在地面，保證了組合式轉輪除濕機的平穩性，當遇到不平整安裝面時，轉動固定柱3使得固定柱3上下移動從而推動固定板4上下移動，避免組合式轉輪除濕機發生共振，通過將過濾網6外置，而且過濾網6與固定邊7采用插接的方式連接，當過濾網需要清理時，將過濾網6從拔出即可進行清理，大大的方便了對過濾網6的拆裝。24.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。技術特征：1.一種組合式轉輪除濕機，包括組合式轉輪除濕機本體(1)，其特征在于：所述組合式轉輪除濕機本體(1)的下端面焊接有固定筒(2)，所述固定筒(2)的下端面螺紋連接有固定柱(3)，所述固定柱(3)的下端面焊接有固定板(4)，所述組合式轉輪除濕機本體(1)的一側固定連接有進風管(5)，所述進風管(5)的一端固定連接有固定邊(7)，所述固定邊(7)的一側表面四角位置均設置有插孔(13)，所述插孔(13)的內壁固定連接有橡膠墊圈(14)，所述固定邊(7)的一側可拆卸連接有過濾網(6)，所述過濾網(6)的一側表面四角位置均固定連接有插柱(12)，所述插柱(12)插接在橡膠墊圈(14)內部。2.根據權利要求1所述的一種組合式轉輪除濕機，其特征在于：所述組合式轉輪除濕機本體(1)的上端面焊接有吊耳(10)，所述吊耳(10)的一側設置有控制器(9)，所述控制器(9)可拆卸連接在組合式轉輪除濕機本體(1)的上端面。3.根據權利要求1所述的一種組合式轉輪除濕機，其特征在于：所述固定板(4)的上端面開設有四組通孔(11)。4.根據權利要求1所述的一種組合式轉輪除濕機，其特征在于：所述插柱(12)的端面為圓弧形結構。5.根據權利要求1所述的一種組合式轉輪除濕機，其特征在于：所述進風管(5)的上方設置有出風管(8)，所述出風管(8)與組合式轉輪除濕機本體(1)固定連接。6.根據權利要求1所述的一種組合式轉輪除濕機，其特征在于：所述固定筒(2)的數量設置有四組，且四組固定筒(2)分別固定連接在組合式轉輪除濕機本體(1)下端面四角位置。技術總結本實用新型公開了一種組合式轉輪除濕機，包括組合式轉輪除濕機本體，所述組合式轉輪除濕機本體的下端面焊接有固定筒，所述固定筒的下端面螺紋連接有固定柱，所述固定柱的下端面焊接有固定板，所述組合式轉輪除濕機本體的一側固定連接有進風管，所述進風管的一端固定連接有固定邊，所述固定邊的一側表面四角位置均設置有插孔。該組合式轉輪除濕機通過設置有固定筒、固定柱和固定板，使其相互配合使用，使得組合式轉輪除濕機在安裝時能夠穩固的安裝在地面，保證了組合式轉輪除濕機的平穩性，當遇到不平整安裝面時，轉動固定柱使得固定柱上下移動從而推動固定板上下移動，避免組合式轉輪除濕機發生共振。除濕機發生共振。除濕機發生共振。技術研發人員：戴士輝受保護的技術使用者：萊通環境科技（上海）有限公司技術研發日：2021.09.03技術公布日：2022/2/22
